AE010020 Набор гидроинструмента (4т односкоростной), 18 предметов, код товара: 47559, артикул: AE010020
|
48 450 р.
|
СПЕЦИФИКАЦИЯ
| Код товара | 47559 |
| Количество в упаковке | 1 |
| Артикул | AE010020 |
| Штрих-код | 4719152397697 |
| Страна производитель | ТАЙВАНЬ (КИТАЙ) |
ОПИСАНИЕ
Описание

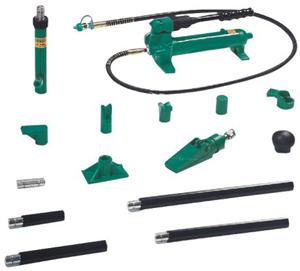

Набор гидроинструмента (4т односкоростной) из 18 предметов.
Набор рихтовочный представляет собой чрезвычайно компактный и удобный в эксплуатации комплект из гидравлического насоса, цилиндров, удлинителей и фигурных насадок, предназначенный для растягивания и рихтовки металлоконструкций. Умело комбинируя насадки и удлинители, можно добиться непревзойденной эффективности в производстве кузовных работ. Используется как любителями, так и профессионалами.
Может быть доукомплектован гидроцилиндром обратного действия и стяжными насадками.
Область применения
Предназначен для проведения кузовных работ по восстановлению, в первую очередь, силовых элементов кузова автомобиля.
Порядок работы
1. Перед началом работы убедитесь в прочности крепления всех насадок и правильности их положения на ударном цилиндре, а также в надежности соединения шланга гидравлического насоса с ударным цилиндром или распределительным клином.
2. Плотно закройте выпускной клапан поворотом его головки по часовой стрелке.
3. Качая ручку насоса вверх и вниз, создайте давление в насосе.
4. Для сброса давления откройте выпускной клапан поворотом против часовой стрелки.
ОБРАТИТЕ ВНИМАНИЕ: Насос может использоваться как в горизонтальном, так и в вертикальном положении. При вертикальном положении насоса следите за тем, чтобы шланг был направлен вниз и не пережимался.
Требования безопасности
* Никогда не превышайте предельно допустимую нагрузку ударного цилиндра.
* Не вытягивайте сверх нормы ударный цилиндр, так как можно заставить поршень выскочить из цилиндра.
* При вытаскивании соединительных деталей клапанов всегда вставляйте на их место пылезащитный колпачок для защиты системы от загрязнения.
* Если нагрузка на поршень ударного цилиндра приходится не по центру, работайте осторожно. Если для подачи давления в ударный цилиндр требуются дополнительные усилия, остановите работу и постарайтесь откорректировать положение системы таким образом, чтобы нагрузка в большей степени приходилась по центру. Это должно уменьшить требуемое усилие.
* Не бросайте тяжелых предметов на шланг и не позволяйте шлангу перекручиваться.
* Для предупреждения нанесения повреждений шлангу и соединительным частям, следите за тем, чтобы шланг всегда находился в свободном состоянии и не был прижат.
* Берегите оборудование от воздействия высоких температур и огня во избежание его повреждения или снижения эффективности его работы.
Обслуживание и уход
Когда рихтовочный набор не используется, гидравлический насос должен храниться с открытым выпускным клапаном. Гидравлический насос на заводе был заправлен высококачественным гидравлическим маслом. Используйте только специальное масло.
Устранение неисправностей
| Насос не работает | 1 |
| Насос не создает давление | 2, 3 |
| Насос не устойчив под нагрузкой | 2, 4 |
| Насос не опускается полностью | 2, 5 |
1. Загрязнение седел клапанов/износ уплотнительных прокладок. Замените старые уплотнительные прокладки.
2. Воздушная пробка. Откройте заливную пробку и качните несколько раз ручку насоса и закройте выпускной клапан. Возвратите на место узел масломерного стержня.
3. Масляной резервуар может быть переполнен или, наоборот, уровень масла в нем ниже нормы. Проверьте уровень масла. Доведите уровень масла до необходимого.
4. Манжета насоса может быть изношена. Замените манжетный уплотнитель новым.
5. Воздушная пробка. Выпустите воздух.
СОДЕРЖАНИЕ
| - | Ручной насос гидравлический |
| - | Соединительный шланг |
| - | Плунжер (10 т, ход 150 мм) |
| - | Расширитель |
| - | Удлинители, 4 шт.: 125, 250, 350, 500 мм |
| - | Коннектор |
| - | Опора плоская |
| - | V-образная опора ("копыто") |
| - | Клиновая головка |
| - | Упорная насадка плунжера расширителя |
| - | Упорная насадка расширителя |
| - | Гибкая головка |
| - | Зубчатая опора |
| - | Пластиковый кейс |
| - | Металлический ящик |
ГАРАНТИЯ
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Инструменты компании JONNESWAY® ENTERPRISE CO., LTD. по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяются для производства работ по сборке, ремонту и обслуживания продукции машиностроения, персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы.
На изделия JONNESWAY™ распространяется понятие "ПОЖИЗНЕННАЯ ГАРАНТИЯ", то есть, объявление неограниченного срока поддержания гарантийных обязательств весь срок эксплуатации, а именно, замены вышедшего из строя инструмента в случае использования производителем некачественных материалов или нарушения технологии в процессе его производства. Другими словами: подлежит замене инструмент, имеющий дефект, обнаруженный или возникший в результате нарушений при его производстве и делающий невозможным дальнейшее использование инструмента.
Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:
- Воздействия нагрузок, превышающих расчетные.
- Воздействий, не связанных с выполнением основных функций изделия.
- Нарушений правил хранения и применения
- Естественного износа.
В этой связи, производитель настоятельно рекомендует:
- Не использовать насадки для ручного привода с механизированным инструментом.
- Не использовать насадки для механизированного инструмента с ручным приводом.
- Не наращивать рычаг привода или ключа.
- Не наносить удары по телу ключа или привода другими предметами.
- Не допускать падения инструмента с большой высоты на твердую поверхность.
- Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.
- Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.
- По окончании работ очищать инструмент от загрязнений.
Подбирать и использовать инструмент согласно производимой работе и строго по назначению.
Вставки-биты являются расходным материалом, гарантия на них не распространяется, равно как и на торцевые насадки (головки с вставками, составные и цельные), ударные и для ручного привода, предназначенные для обслуживания крепежа с внутренним рабочим профилем.
Гибкие удлинители и удлинители с шаром (серия S21) неспособные, в силу своих конструкционных особенностей передавать большой крутящий момент, также не подлежат обслуживанию по гарантийным условиям.
Инструменты режущего, ударно-режущего действия, отвертки и шарнирно-губцевого инструмент, в случае износа рабочих поверхностей, обмену по гарантии не подлежат.
На инструмент, имеющий в своей конструкции кинематическую схему, распространяется понятие «ограниченной гарантии», в связи с сокращенным сроком эксплуатации, связанным с повышенным износом при использовании и определен в 12 месяцев с начала использования в условиях эксплуатации средней интенсивности, за исключением динамометрических ключей, точность показаний которых зависит от интенсивности эксплуатации. Динамометрические ключи подлежат обязательной тарировке по совершении 1000 циклов. При повышенной интенсивности или тяжелых условиях эксплуатации инструмента гарантийный срок может быть сокращен. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY™ продавцом инструмента или документе подтверждающим факт приобретения изделия. В случае отсутствия возможности определения даты начала эксплуатации изделия, начало эксплуатации определяется по серийному номеру, исходя из информации, получаемой от производителя. Обслуживание по гарантийным условиям производителя не предоставляется в случае невозможности идентификации предусмотренных серийных номеров изделий и документов, подтверждающих приобретение и начало эксплуатации изделий, относящихся по гарантийным условиям к инструментам с ограниченным гарантийным сроком. Претензии к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению в соответствии с Законом "О защите прав потребителя".
Претензии по данной гарантии также не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменения конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.
Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественного материала, человеческого фактора или по иным причинам).
Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.
В случае обнаружения неисправности, Вы можете обратиться в сервисный центр JONNESWAY™, позвонив по телефонам, указанным ниже:
Москва (495) 664-21-77
Санкт-Петербург (812) 3-89-4-89-5
Ростов-на-Дону (863) 220-99-64
JONNESWAY ENTERPRISE CO., LTD.
6F-9, NO.51, SEC. 2, KEELUNG RD., TAIPEI, TAIWAN
