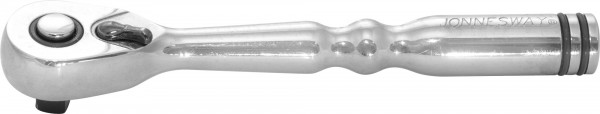

R3602 Рукоятка трещоточная 1/4"DR, 48 зубцов, 130 мм, код товара: 47165, артикул: R3602

увеличить
×


1 880 р.


СПЕЦИФИКАЦИЯ

Код товара47165
Количество в упаковке1/20
АртикулR3602
Штрих-код4719152136029
Страна производительТАЙВАНЬ (КИТАЙ)

ОПИСАНИЕ лидер продаж

Трещоточная рукоятка с флажковым переключателем и металлической ручкой рычажного типа. Зеркальное хромоникелевое покрытие. Малый 7,5° обратный ход, тройной храповик коромысло. При замене храпового механизма могут потребоваться определенные навыки и приспособления.

Применяются при производстве работ со слабонагруженными резьбовыми соединениями. Не имеют альтернативы (за исключением трещоточных ключей) при использовании в ограниченных рабочих пространствах.

ГАРАНТИЯ

Трещоточные рукоятки компании JONNESWAY® ENTERPRISECO., LTD., являющиеся частью сборного слесарно-монтажного инструмента,по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяются для производства работ по сборке, ремонту и обслуживания продукции машиностроения, персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы.

           На изделия сборного слесарно-монтажного инструмента JONNESWAY®, имеющие в своей конструкции кинематическую схему, распространяется понятие «ОГРАНИЧЕННАЯ ГАРАНТИЯ», что связано с повышенным износом деталей механизмов при использовании. Срок поддержания гарантийных обязательств определен производителем в 12 месяцев с начала эксплуатации. Другими словами: подлежит замене или ремонту инструмент, имеющий дефект, обнаруженный или возникший в гарантийный период, являющийся результатом нарушений при его производстве и делающий невозможным дальнейшее использование изделия.

            Претензии к качеству инструмента, вышедшего из строя в течение гарантийного периода, принимаются к рассмотрению в соответствии с Законом РФ “О защите прав потребителей”.

            Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:

  • Нагрузок, превышающих расчетные.
  • Воздействий, не связанных с выполнением основных функций изделия.
  • Нарушений правил хранения, обслуживания и применения.
  • Естественного износа.

В этой связи, производитель настоятельно рекомендует:

1) Не использовать насадки для механизированного инструмента с ручным приводом.

2) Не наращивать рычаг привода.

3) Не наносить удары по телу инструмента или привода другими предметами.

4) Не допускать падения инструмента с большой высоты на твердую поверхность и не использовать изделие в качестве ударного инструмента.

5) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

6) Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.

7) По окончании работ очищать инструмент от загрязнений.

8) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

9) Правильно и своевременно производить регламентное обслуживание.

Претензии по настоящей гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков неправильного применения и внесения изменений в конструкцию изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественного материала, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.

ВОПРОСЫ И ОТВЕТЫ

Добрый день. Необходима более полная информация о данном инструменте (в каталоге интересующей информации не нашел) http://www.jonnesway.ru/product/5194/ Интересует: 1. максимальное усилие (т.е. с каким усилием можно откручивать, закручивать болты не сломав при этом ключ) в кН 2. Диаметр рукоятки 3. Материал Прошу ответить, либо написать адрес на который следует писать…

Добрый день.

Ниже информация о интересующей Вас позиции: R1206, Трещотка 3/4"DR, 24 зубца, 500 мм:

1. ПДН (предельно допустимая нагрузка) – 1412 Nm.

2. Диаметр рукоятки 24 мм, длинна рукоятки 435 мм, общая длинна изделия 500 мм.

3. Материал рукоятки – CR-V (хромованадиевая сталь), материал головки CR-MO (хромомолибденовая сталь).

КАК ИСПОЛЬЗОВАТЬ

ОТЗЫВЫ

29.09.2016

http://gvozdoder.com/treshhotka-jonnesway-r3602/

Трещотка Jonnesway R3602

Трещотка Jonnesway R3602 интересна сразу по двум аспектам. Во-первых, её дизайн. Хромированная сталь, отполированная до зеркального блеска. Натуральный хардкор. Во-вторых, нетипичное количество зубцов — 48 штук.

Проверим, насколько зеркальный глянец способствует комфортной работе. И посчитаем, как 48 зубцов влияют на обратный ход трещотки.

Содержание:

Основные характеристики трещотки Jonnesway R3602

Трещотка Jonnesway R3602

Тип: трещотка
Количество зубцов: 48
Тип переключателя: флажковый
Средний обратный ход: 7,5°
Материал привода храпового механизма: сталь хром-молибденовая
Материал трещотки: сталь хром-ванадиевая
Покрытие трещотки: зеркальное хром-никелевое
Размер привода: ¼″DR
Доп.функции: устройство быстрого сброса головки
Рукоять: стальная, с двумя резиновыми кольцами противоскольжения
Вес: 111 граммов
Длина: 123 мм
Артикул: R3602

Габариты трещотки

Трещотка отличается компактными размерами. Есть в линейке Jonnesway и меньше (например, R2902B). Но и 123 мм — это объективно небольшая длина.

Обзор трещотки Jonnesway R3602

Толщина рабочей части трещотки 10,5 мм.

Приводной квадрат на четверть дюйма выступает на 8 мм.
Обзор трещотки Jonnesway R3602

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

Конструкция трещотки

Рукоятка

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

Рукоятка трещотки выполнена в классическом гаражном стиле — голый металл во всей его зеркальной красоте. Подобный аскетизм по достоинству оценят мотомастерские по ремонту чопперов, где обилие хрома — профессиональный стандарт. Да и тюнинговым ателье, где идеальная ремзона и сверкающие инструменты на верстаках — обязательный атрибут для воздействия на умы заказчиков, полированная сталь трещотки придётся по вкусу.

Но вернемся к нашему обзору.

В центральной части две круговых выемки для надежного хвата. И два маленьких резиновых кольца на торце — для минимально достаточной защиты от выскальзывания.

Чтобы кручение гаек этой трещоткой стало удовольствием, а не пыткой, придется надевать перчатки с резиновыми накладками на тыльной стороне. Иначе инструмент будет проскальзывать.

Рабочая часть

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

На внешней стороне трещотки расположен флажковый переключать хода. И круглая кнопка сброса головки.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

С внутренней стороны — приводной квадрат и стопорное кольцо, удерживающее защитную крышку.

Механизм трещотки упакован без использования болтов. К нему легко подобраться. Но потом не так-то легко всё впихнуть обратно. О чем расскажем подробнее дальше в статье.

Механизм сброса головки в действии. При нажатии кнопки из приводного квадрата выдвигается штырёк и шарик-фиксатор утапливается внутрь квадрата.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

Уже не раз отмечали, что фирменный механизм сброса лучше всего показывает себя в действии с фирменными головками Jonnesway. У них под шарик-фиксатор есть особые выемки на внутренней поверхности.

Подобная продуманность, совместимость и синергия инструмента из экосистемы Jonnesway скажем прямо подкупает.

Средний обратный ход

Напомним, что в модели R3602 довольно необычное число зубцов. Их 48. И паспортный обратный ход составляет 7,5 градусов.

Проверим этот показатель на импровизированном испытательном стенде.

Сначала замерим угол обратного хода на одном зубце. И заодно посмотрим, насколько сподручно управляться с трещоткой в ограниченном пространстве.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

Угол между болтами М6×60 ровно 18°. Следовательно ожидаем, что в этом секторе трещотка должна щелкнуть два раза.

Ставим инструмент на исходную позицию.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

И даем обратный ход.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

Трещотка в пределах заданного сектора щелкнула только 1 раз. Сказалась поправка на толщину рукоятки, которая «съела» от исходного угла почти 5 градусов.

Замеряем фактический обратный ход на один щелчок — 8°. С учетом погрешностей нашей не самой совершенной системы измерения, это отличный результат.

Теперь перепроверим обратный ход расчетным путем.

Будем считать щелчки при повороте трещотки на 90°.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

Три попытки дали такие результаты: 10, 11, 11. Цифры — это количество щелчков. Усредняем до 11 и считаем.

90° ÷ 11 = 8,2°.

Опять же, схожий с паспортом, показатель. С учетом погрешности системы.

Разборка храпового механизма

Чуть выше мы отмечали, что конкретно в модели R3602 доступ к храповому механизму ограничен только стальной пластиной и стопорным кольцом. Соблазн лёгкой доступности внутреннего мира трещотки оказался непреодолим.

Мы вынули стопорное кольцо и заглянули поглубже.

Вот как выглядит трещоточное нутро. Все детали в смазке, никаких остаточных следов металлообработки в виде стружки или пыли.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

После разбора на глаза попалось заводское описание трещотки, где сказано, что ремонт и замена храпового механизма без специального оборудования будет затруднительна. О чем речь, стало понятно только при обратной сборке механизма.

Причина в шарике и пружине (выделена стрелкой).

Конструкция храповика подразумевает наличие шарика, для более четкого переключения режимов вращения.

Так вот, поставить на место крошечный шарик в домашних условиях и вправду хлопотно.
Трещотка Jonnesway R3602 1/4"DR 48 зубцов

С трёх попыток не удалось. На третьей пружина даже отправила шарик в свободный полёт.  После долгих поисков решено было собрать трещотку без него.

Трещотка Jonnesway R3602 1/4"DR 48 зубцов

На удивление, сборка прошла успешно. Инструмент сохранил полную работоспособность. Незначительная потеря четкости переключения флажка не оказала критического влияния. Поразительная живучесть конструкции.

К слову, сферический беглец чуть позже был найден и путём хитроумных манипуляций водворён на законное место.

Цена

Стоимость трещотки Jonnesway ¼″ R3602 на момент написания обзора (июнь 2016) составляет 890 рублей.



Заключение

Зеркально хромовая трещотка Jonnesway R3602 помимо отличных рабочих характеристик отличается ярким дизайном. Для тех мастеров, кому важна не только функциональность, но и изящная инструментальная эстетика, такая трещотка станет прекрасным выбором.

Плюсы

  • Высокое качество обработки металлической части
  • Поверхность отполирована до зеркального блеска
  • Четко работающий механизм трещотки
  • Удобный хват
  • Устройство быстрого сброса головки
  • Обратный ход 7,5°
  • Качество работы с крепежом — на «пятёрку»

Минусы

  • Для ремонта и замены храпового механизма скорее всего потребуется специальный инструмент
