R5502 Рукоятка трещоточная с двойным храповиком 1/4"DR, 72 зубца, код товара: 49125, артикул: R5502
|
2 210 р.
|
СПЕЦИФИКАЦИЯ
| Код товара | 49125 |
| Артикул | R5502 |
| Штрих-код | 4719152120554 |
| Страна производитель | ТАЙВАНЬ (КИТАЙ) |
ОПИСАНИЕ

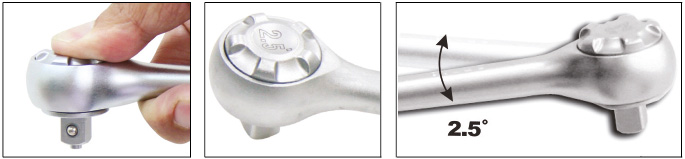

Трещоточная рукоятка с дисковым переключателем направления вращения предоставляет предельно малый 2,5° обратный ход. Благодаря патентованной конструкции механизма обеспечиваются не только невероятные для храповых трещоточных рукояток геометрические характеристики применения инструмента, но и чрезвычайные высокие показатели по прочности и износостойкости. Использование бензомаслостойкого покрытия ручки обеспечивает надежное удержание инструмента в руке оператора. Диск переключения направления вращения привода с развитыми зацепами одновременно является кнопкой сброса насадки. Изделие изготовлено из хромованадиевой стали, имеет матовое хромоникелевое покрытие, соответствует DIN 3122, ANSI-ASME BL07.10M, ГОСТ 22402-77.
Применяются при производстве работ со слабонагруженными резьбовыми соединениями. Не имеют альтернативы (за исключением трещоточных ключей) при использовании в ограниченных рабочих пространствах.
ГАРАНТИЯ
Трещоточные рукоятки компании JONNESWAY® ENTERPRISECO., LTD., являющиеся частью сборного слесарно-монтажного инструмента,по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяются для производства работ по сборке, ремонту и обслуживания продукции машиностроения, персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы.
На изделия сборного слесарно-монтажного инструмента JONNESWAY®, имеющие в своей конструкции кинематическую схему, распространяется понятие «ОГРАНИЧЕННАЯ ГАРАНТИЯ», что связано с повышенным износом деталей механизмов при использовании. Срок поддержания гарантийных обязательств определен производителем в 12 месяцев с начала эксплуатации. Другими словами: подлежит замене или ремонту инструмент, имеющий дефект, обнаруженный или возникший в гарантийный период, являющийся результатом нарушений при его производстве и делающий невозможным дальнейшее использование изделия.
Претензии к качеству инструмента, вышедшего из строя в течение гарантийного периода, принимаются к рассмотрению в соответствии с Законом РФ “О защите прав потребителей”.
Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:
- Нагрузок, превышающих расчетные.
- Воздействий, не связанных с выполнением основных функций изделия.
- Нарушений правил хранения, обслуживания и применения.
- Естественного износа.
В этой связи, производитель настоятельно рекомендует:
1) Не использовать насадки для механизированного инструмента с ручным приводом.
2) Не наращивать рычаг привода.
3) Не наносить удары по телу инструмента или привода другими предметами.
4) Не допускать падения инструмента с большой высоты на твердую поверхность и не использовать изделие в качестве ударного инструмента.
5) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.
6) Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.
7) По окончании работ очищать инструмент от загрязнений.
8) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.
9) Правильно и своевременно производить регламентное обслуживание.
Претензии по настоящей гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков неправильного применения и внесения изменений в конструкцию изделий.
Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественного материала, человеческого фактора или по иным причинам).
Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.
ВОПРОСЫ И ОТВЕТЫ
Добрый день. Необходима более полная информация о данном инструменте (в каталоге интересующей информации не нашел) http://www.jonnesway.ru/product/5194/ Интересует: 1. максимальное усилие (т.е. с каким усилием можно откручивать, закручивать болты не сломав при этом ключ) в кН 2. Диаметр рукоятки 3. Материал Прошу ответить, либо написать адрес на который следует писать…
Добрый день.
Ниже информация о интересующей Вас позиции: R1206, Трещотка 3/4"DR, 24 зубца, 500 мм:
1. ПДН (предельно допустимая нагрузка) – 1412 Nm.
2. Диаметр рукоятки 24 мм, длинна рукоятки 435 мм, общая длинна изделия 500 мм.
3. Материал рукоятки – CR-V (хромованадиевая сталь), материал головки CR-MO (хромомолибденовая сталь).
КАК ИСПОЛЬЗОВАТЬ
ОТЗЫВЫ
24.02.2016
http://gvozdoder.com/treshhotka-jonnesway-1-4-dr-r5502/
Лезем под капот с трещоткой Jonnesway 1/4″ DR R5502
В обзоре особенная трещотка от инструментального бренда Jonnesway — модель 1/4″DR R5502 на 72 зубца (nano-ratchet handle) имеет уникально малый обратный ход. Всего 2,5 градуса.
Такая выдающаяся особенность требует пристального внимания и изучения.
Ведь ситуации, когда места для работы с крепежом катастрофически мало, возникают редко, но если уж возникли, то нервы выматывают по полной. Биться по несколько часов с болтиком, к которому не подступиться, то еще испытание на психологическую выносливость.
R5502 создана как раз для спасения в подобных случаях. Она маленькая — легко подлезть к упрятанному метизу, и у нее крохотный ход.
Содержание:
- Основные характеристики трещотки Jonnesway 1/4″ DR R5502
- Габариты трещотки R5502
- Конструкция трещотки
- Средний обратный ход
- Проверка R5502 в работе
- Цена
- Заключение
Основные характеристики трещотки Jonnesway 1/4″ DR R5502
| Тип: | трещотка короткая |
| Количество зубцов: | 72 |
| Тип переключателя: | дисковый |
| Средний обратный ход: | 2,5° |
| Материал привода храпового механизма: | сталь хром-молибденовая |
| Материал трещотки: | сталь хром-ванадиевая |
| Покрытие трещотки: | хром-никелевое |
| Размер привода: | 1/4″DR |
| Доп.функции: | устройство быстрого сброса головки |
| Рукоять: | Anti-slip grip эргономичная двухкомпонентная — пластик + сантопрен |
| Длина: | 139 мм |
| Артикул: | R5502 |
Габариты трещотки R5502
Трещотка R5502 компактна. Не так, конечно, как малютка R2902B. Но тоже обладает малым размерами — длина всего 139 мм. Смотрите сами.
|
Металлическая рабочая часть с приводным квадратом толщиной 11,2 мм. Сам привод высотой 8 мм. |
 |
Вот как трещотка смотрится в руке.
Конструкция трещотки
Рукоятка Anti-slip grip
На трещотке уже привычная нам антифрикционная, то бишь противоскользящая, двухкомпонентная рукоятка.
Проверенная методика наварки особого состава — сантопрена (зеленый) на твердый пластик (оранжевый), довольно часто встречается на Джоннесвеях. Из тех, что недавно побывали в нашей народной лаборатории, можно вспомнит ударную шлицевую отвёртку и ту же малютку-трещотку R2902B.
Помимо того, что сантопрен шереховатый по фактуре материал — рука не скользит при работе — так он еще и отлично сопротивляется едкому воздействию нефтепродуктов, масел и бензина.
В рукоятке есть полезное отверстие для крепежа трещотке на инструментальном стенде в автосервисе или просто на крючке в стене в уголке домашнего мастера.
Рабочая часть трещотки
В рабочей зоне трещотки у нас имеются — присоединительный квадрат на четверть дюйма, диск переключателя и кнопку быстрого сброса головки (совмещена с диском).
|
В модели R5502 применен дисковый переключатель хода. На субъективный взгляд, переключатель в виде флажка удобнее. Хотя бы по тому, что сразу видно, в какой режим переведена трещотка. С диском нужно постоянно крутить привод вхолостую, чтобы понять как настроить переключатель. |
 |
В трещотке есть полезный механизм быстрого сброса головки.
Нажимаем кнопку, шарик на приводном квадрате разблокируется и выдвигающийся штифт выталкивает головку. Крайне удобно.
Особенно если вы работаете с фирменными головками Jonnesway, в которых есть выемки под стопорный шарик.
Средний обратный ход
А теперь главная изюминка трещотки R5502. Её сверхмалый обратный ход в 2,5 градуса.
Да, по паспорту в инструменте 72 зубца. Несложные вычисления подсказывают, что при таком числе зубцов ход должен быть 5 градусов. Но фишка в том, что в трещотке двойной храповик. Каждый из которых делит ход одного зубца еще пополам, давая заявленные 2,5°.
Но мы же с вами должны убедиться лично и посчитать обратный ход самостоятельно.
Готовим приборы для замеров.
Выставляем систему координат. Луч на чертеже остался от замеров обратного хода на трещотке R29002B.
Начинаем КВН.
Замер хода трещотки «в лоб»
Выставляем трещотку в ноль. Прицелом будет отверстие в рукоятке.
Поворачиваем трещотку на один щелчок. И фиксируем лучем отклонение от оси X.
И измеряем угол между лучом и осью. Транспортиром.
Меньше 4 градусов. Серьезная заявка. Даже такая примитивная технология показывает, что у трещотки действительно обратный ход сильно меньше 5 градусов.
Замер хода трещотки расчетный
Теперь вооружимся арифметикой для определения хода.
Из «нулевого» положения поворачиваем трещотку на 90°.
Извините, что без фото.
